據瞭解，除瞭特斯拉最新的Model 3車型採用SiC MOSFET來提升電驅系統的工作效率及充電效率外，歐洲的350KW超級充電站也正在加大SiC器件的採用。而在國内，比亞迪 、北汽新能源等車企也在加碼SiC器件在電動汽車領域的應用 ，主要以汽車充電樁場景應用爲主 。
第三代半導體材料崛起
科技總是不斷進步的，半導體材料發展至今經曆瞭三個階段：
第一代半導體被稱爲“元素半導體”，典型如矽基和鍺基半導體。其中，矽基半導體技術應用比較廣、技術比較成熟。截止目前，全球半導體99%以上的半導體芯片和器件都是以矽片爲基礎材料生産出來的。
在1950年時候 ，半導體材料卻以鍺爲主導 ，主要應用於低壓、低頻及中功率晶體管中，但它的缺點也極爲明顯 ，那就是耐高溫和抗輻射性能較差。
到瞭1960年，0.75寸（20mm）單晶矽片的出現，讓鍺基半導體缺點被無限放大的同時，矽基半導體也徹底取代瞭鍺基半導體的市場 。
進入21世紀後，通信技術的飛速發展，讓GaAs（砷化镓）、InP（磷化铟）等半導體材料成爲新的市場需求，這也是第二代半導體材料 ，被稱爲“化合物半導體”。
由於對於電子器件使用條件的要求增高，要适應高頻、大功率、耐高溫、抗輻射等環境，所以第三代寬禁帶半導體材料迎來瞭新的發展。
當然，第三代半導體材料也是化合物半導體，主要包括SiC、GaN等，至於爲何被稱爲寬禁帶半導體材料，主要是因爲其禁帶寬度大於或小於2.3eV（電子伏特）。
圖片來源：網站
同時 ，由於第三代半導體具有高擊穿電場、高飽和電子速度、高熱導率 、搞電子密度、高遷移率等特點 ，因此也被業内譽爲固态光源、電力電子、微波射頻器件的“核芯”以及光電子和微電子等産業的“新發動機”。
新能源汽車帶給SiC的機遇
雖然同爲第三代半導體材料，但由於SiC和GaN的性能不同，所以應用的場景也存在差異化。

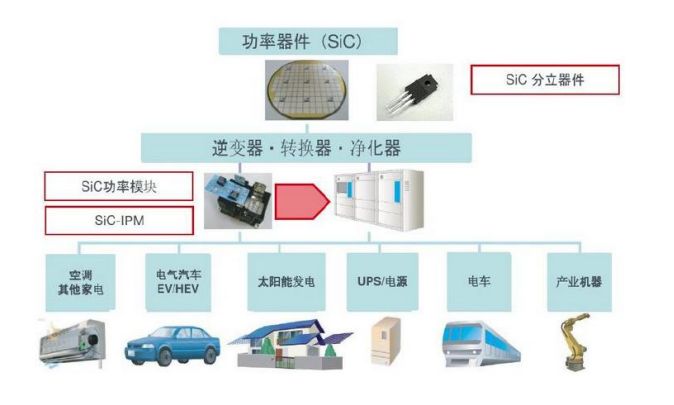

GaN的市場應用偏向高頻小電力領域，集中在1000V以下；而SiC 适用於1200V 以上的高溫大電力領域，兩者的應用領域覆蓋瞭新能源汽車 、光伏、機車牽引、智能電網、節能家電、通信射頻等大多數具有廣闊發展前景的新興應用市場。
圖片來源 ：ROHM

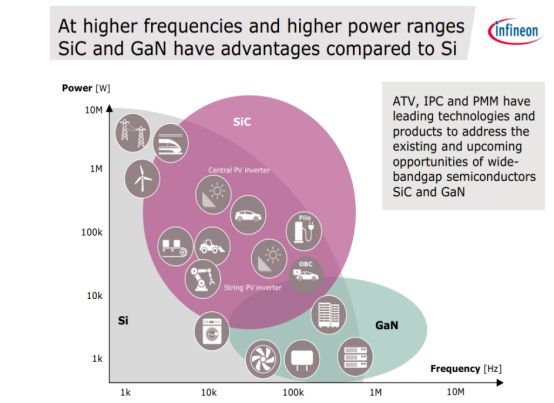

與GaN 相比，SiC熱導率是GaN 的三倍以上，在高溫應用領域更有優勢；同時SiC單晶的制備技術相對更成熟，所以SiC 功率器件的種類遠多於GaN。
圖片來源 ：英飛淩
SiC電力電子器件主要包括功率二極管和三極管(晶體管、開關管)。SiC功率器件可使電力電子系統的功率 、溫度、頻率、抗輻射能力、效率和可靠性倍增，帶來體積、重量以及成本的大幅減低。SiC功率器件應用領域可以按電壓劃分 ：
低壓應用(600 V至1.2kV)：高端消費領域(如遊戲控制台、等離子和液晶電視等)、商業應用領域(如筆記本電腦 、固态照明、電子鎮流器等)以及其他領域(如醫療、電信、國防等)；
中壓應用(1.2kV至1.7kV)：電動汽車/混合電動汽車(EV/HEV)、太陽能光伏逆變器、不間斷電源(UPS)以及工業電機驅動(交流驅動AC Drive)等；
高壓應用(2.5kV、3.3kV、4.5kV和6.5kV以上)：風力發電 、機車牽引、高壓/特高壓輸變電等 。

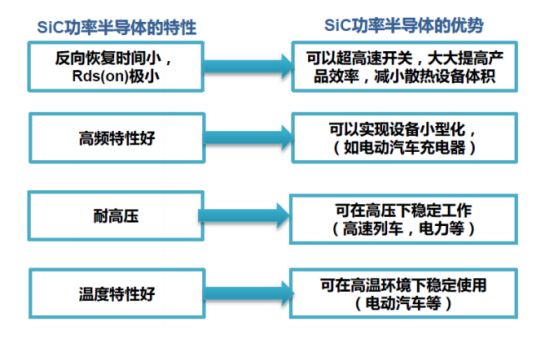

以 SiC 爲材料的二極管、MOSFET、IGBT 等器件未來有望在汽車電子領域取代 Si。對比目前市場主流1200V 矽基IGBT 及SiC MOSFET，可以發現 SiC MOSFET 産品較Si基産品能夠大幅減少Die Size，且表現性能更好 。但是目前最大阻礙仍在於成本 ，根據 yoledevelopment測算 ，單片成本SiC比Si基産品高出 7-8 倍。
圖片來源：ROHM
SiC近期産業化進度加速 ，上遊産業鏈開始擴大規模和鎖定貨源。整理全球SiC制造龍頭Cree公告發現 ，近期碳化矽産業化進度開始加速，ST、英飛淩等中遊廠商開始鎖定上遊。
2018年2月，Cree與英飛淩簽訂瞭1億美元的長期供應協議 ，爲其光伏逆變器、機器人、充電基礎設施、工業電源、牽引和變速驅動器等産品提供 SiC 晶圓。
2018年10月，Cree宣布瞭一項價值8500萬美元的長期協議 ，将爲一家未公布名稱的“領先電力設備公司”生産和供應 SiC 晶圓。
2019年1月，Cree與ST簽署一項爲期多年的2.5億美元規模的生産供應協議，Wolfspeed 将會向ST供應150mm SiC晶圓。

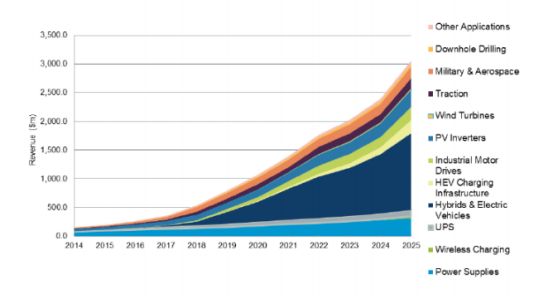

據研究機構IHS預測，到2025年SiC功率半導體的市場規模有望達到30億美元。在未來的10年内 ，SiC 器件将開始大範圍地應用於工業及電動汽車領域。該市場增長的主要驅動因素是由於電源供應和逆變器應用越來越多地使用 SiC 器件。
數據來源：YoleDevelopment、國盛證券研究所
SiC會取代IGBT嗎？
我們知道 ，車用功率模塊(當前的主流是IGBT)決定瞭車用電驅動系統的關鍵性能 ，同時占電機逆變器成本的40%以上，是核心部件。
目前，IGBT約占電機驅動器成本的三分之一，而電機驅動器約占整車成本的15~20%，也就是說 ，IGBT占整車成本的5~7%。2018年，中國新能源汽車銷量按125萬輛計算的話，平均每輛車大約消耗450美元的IGBT，所有車共需消耗約5.6億美元的IGBT。
但SiC的出現，讓業内人士抓住瞭新的機會。甚至有業者認爲，未來，SiC将會徹底取代IGBT。那麽，那麽，市場爲什麽會如此青睐SiC呢?
編者整理部分業者的看法，總結瞭以下三點：
1、SiC器件的工作結溫在200℃以上，工作頻率在100kHz以上，耐壓可達20kV，這些性能都優於傳統矽器件；
2、SiC器件體積可減小到IGBT整機的1/3-1/5，重量可減小到40-60%；
3、SiC器件還可以提升系統的效率，進一步提高性價比和可靠性。

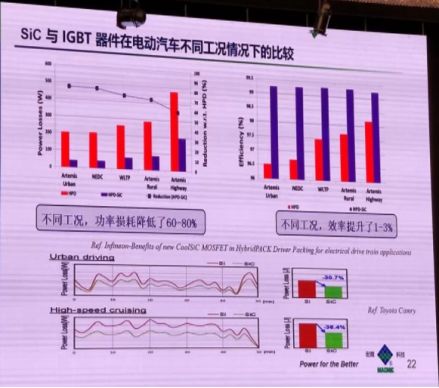

在電動車的不同工況下 ，SiC器件與IGBT的性能對比情況如下圖所示，不同工況下，SiC的功耗降低瞭60-80%，效率提升瞭1-3%，SiC的優勢可見一斑。
圖片來源：PSIC 2019論壇
整體來看，SiC想要取代IGBT，還需要解決良率 、成本及可靠性等多方面難題。換句話說，如果SiC的性價比比不上IGBT，那麽想要取而代之 ，可能性很小 。
當然，SiC的未來前景還是可以期待的，畢竟它的整體性能遠超IGBT太多，如果大規模用於新能源汽車後 ，将會極大程度提升其充電效率 、續航裏程及減輕整車重量（最明顯的例子便是特斯拉Model3）。至於取代IGBT隻不過是時間問題，目前的市場狀态是，SiC會逐漸取代IGBT在新能源汽車領域的部分市場，這種趨勢還會随著SiC規模化量産逐漸加大。
SiC大規模商用面臨哪些難點？

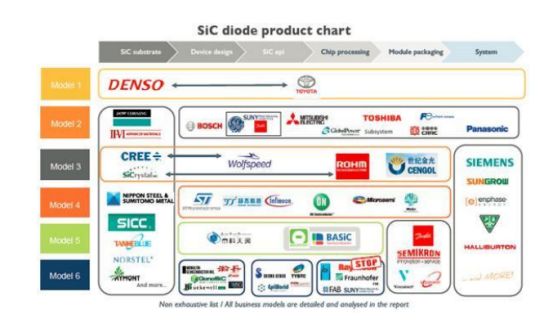

從産業鏈角度看 ，碳化矽包括單晶襯底 、外延片 、器件設計、器件制造等環節，但目前全球碳化矽市場基本被在國外企業所壟斷。
在全球市場中，單晶襯底企業主要有Cree、DowCorning、SiCrystal、II-VI、新日鐵住金、Norstel等，外延片企業主要有DowCorning、II-VI、Norstel、Cree、羅姆 、三菱電機、Infineon等，器件方面，全球大部分市場份額被Infineon、Cree、羅姆 、意法半導體等少數企業瓜分。
由於碳化矽産業環節如芯片性能與材料、結構設計、制造工藝之間的關聯性較強 ，不少企業仍選擇採用IDM模式 ，如羅姆和Cree均覆蓋瞭碳化矽襯底 、外延片 、器件、模組全産業鏈環節 ，其中Cree占據襯底市場約40%份額、器件市場約23%份額。
事實上，目前整個碳化矽産業尚未進入成熟期 ，但國際廠商已實現多個環節規模量産技術瓶頸的突破 ，並已摩拳擦掌、即将掀起一場大戰，而國内碳化矽産業仍處於起步階段，與國際水平仍存在差距 。
圖片來源：YoleDevelopment、國盛證券研究所
就目前來看 ，SiC芯片目前面臨的挑戰主要包括：
1、成品率低，成本高 。SiC在效能上較IGBT優良，但制造成本偏高，由於SiC在磊晶制作上有材料應力上的不一緻性，造成晶圓尺寸放大時，會有磊晶層接合面應力拉伸極限的問題，導緻晶格損壞影響良率，故晶圓尺寸主流仍維持4寸或6寸，無法取得大尺寸晶圓成本優勢。
2、SiC MOSFET缺少長期可靠性數據，這一點還需要不斷實驗與改進。
很明顯的體現就是，SiC芯片載流能力低，而成本過高，同等級别的SiC MOSFET芯片，其成本是矽基IGBT的8-12倍。功耗方面，SiC MOSFET先於矽基IGBT開通，後於IGBT關斷，而IGBT可以實現ZVS(零電壓開關)，可大幅降低損耗。
總體來看，矽基IGBT的電氣特性接近SiC MOSFET芯片的90%，而成本則是SiC MOSFET的25%，由於矽便宜又好用，因此，SiC和矽混合開關模塊會有很大的市場應用前景，而純SiC芯片及器件要想在汽車功率系統當中普及，還需要時間。
寫在最後
整體而言，由於制造成本與産能等因素，初期SiC功率元件在新能源汽車市場的滲透率不高。但随著技術的不斷提升，預估2023年前後市場會有顯著成長，對IDM大廠而言，持續拓展産品線多元化應用、降低制造成本並提升産能，将是拓展市場的重點。
在新能源汽車強勢需求的推動下，提前布局SiC已成爲大勢所趨。國内企業需通過自主創新突破技術壁壘，掌握自主的核心技術，在實現國産化的基礎上，借助發展新能源汽車的東風将國産SiC推向世界。
